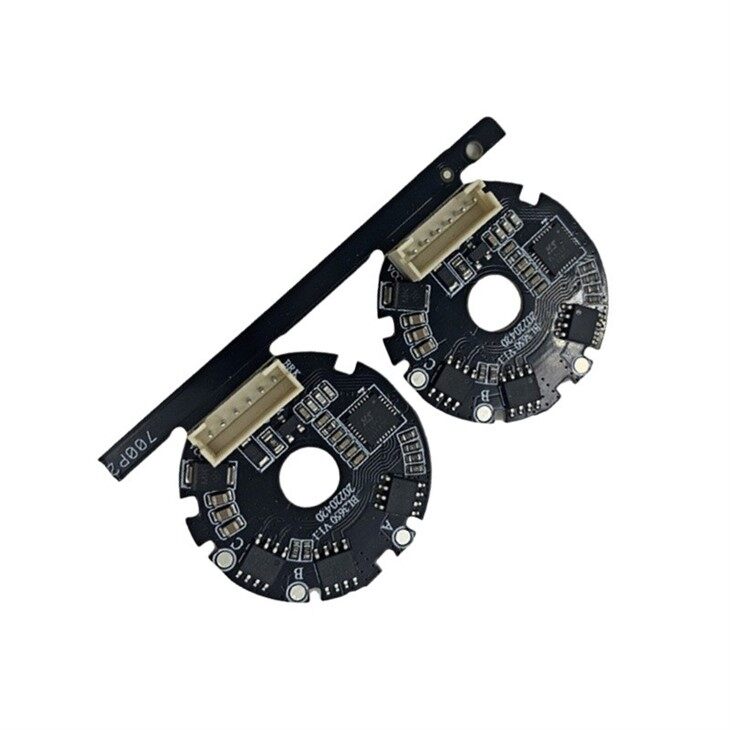

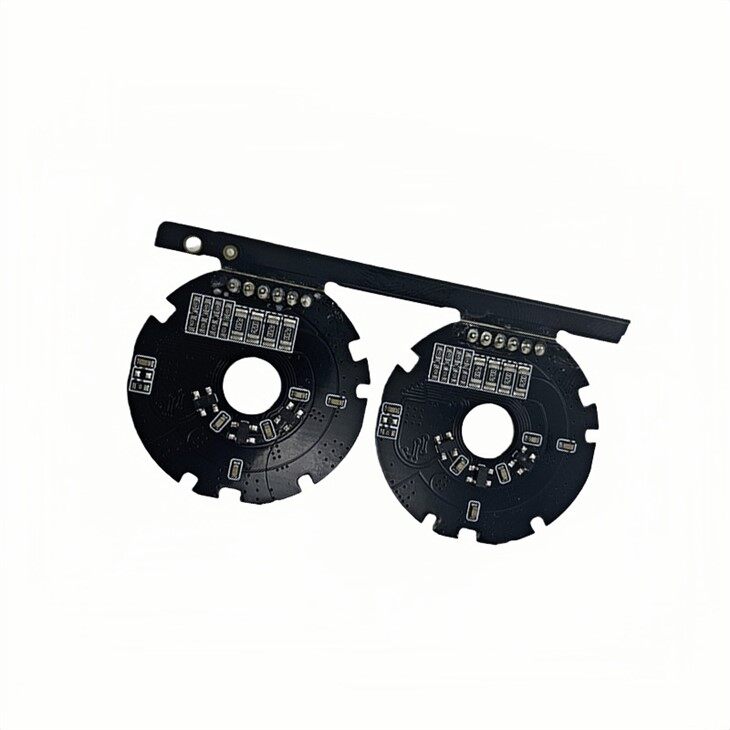

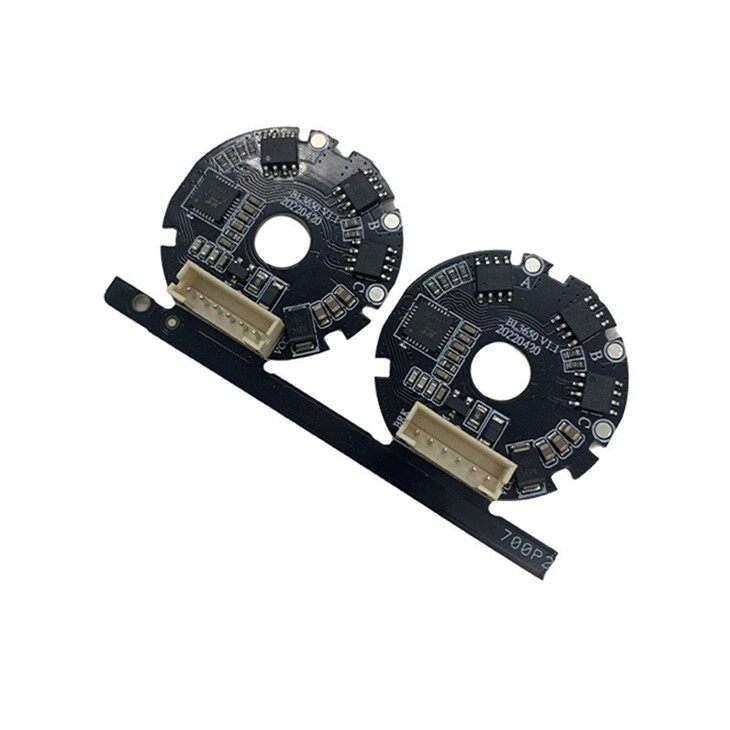

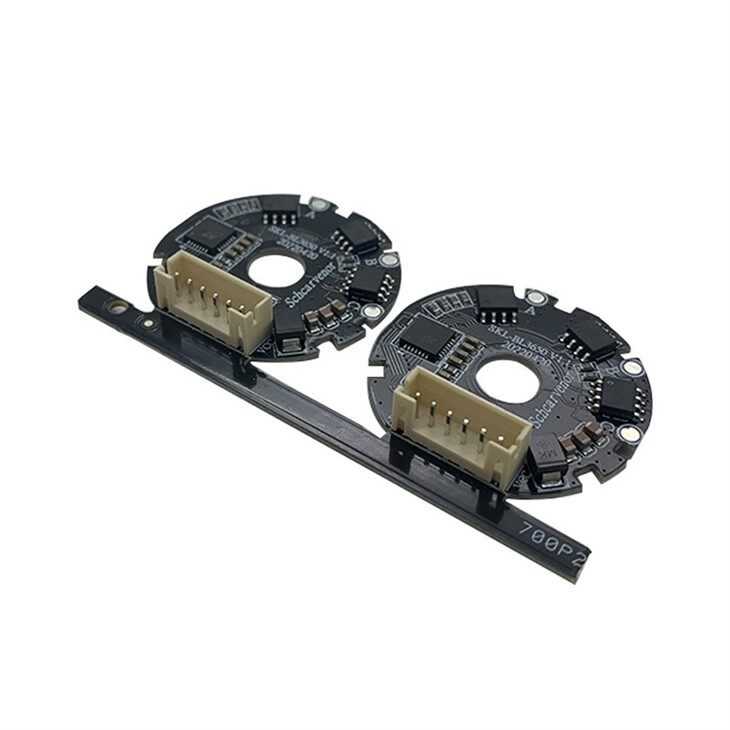

iniPCBA Pengawal Motor BLDC Pintarmenawarkan penyelesaian-berprestasi tinggi untuk instrumen kecantikan premium. Menampilkan aKekerapan pemacu 20kHzuntuk operasi hampir-senyap, ia menyokong ketepatanPeraturan kelajuan PWMantara 8% hingga 100%. Direka untuk keselamatan, papan termasuk aPerlindungan beban lampau 4.0AdanPotongan haba 110 darjah. Dengan bersepaduKawalan arah CW/CCWdanMaklum balas kelajuan FGisyarat, ia memastikan pengurusan motor yang stabil dan pintar untuk pelbagai aplikasi penjagaan diri.
Dimensi
Definisi Pelabuhan & Panduan Pendawaian
| Pin | Simbol | warna |
Penerangan Fungsi |
| P1 | BRK | hijau |
Kawalan Brek (Aktif Rendah) |
| P2 | PWM | putih |
Isyarat Kelajuan (0-5V,<0.5V stop, >3.3V tinggi) |
| P3 | GND | Hitam |
Power Ground (-) |
| P4 | DIR | Biru |
Kawalan Arah (CW: Sambung ke GND / CCW: Terapung) |
| P5 | FG | kuning |
Maklum Balas Kelajuan (Output 0-6V, 3 denyutan setiap pusingan) |
| P6 | VCC | Merah | Input Kuasa (+) |
Mengapa Memilih Pengawal Motor BL36 BLDC?
Tingkatkan produk anda dengan papan pemacu yang direka untuk ketepatan, keselamatan dan kesunyian.
- Bisikan-Kendalian Senyap:Menggunakan aKekerapan PWM 20kHzuntuk menghapuskan hingar elektromagnet, memastikan premium, hampir-pengalaman pengguna senyap.
- Kawalan Kelajuan Ketepatan:Mempunyai luas8%–100% peraturan kelajuanjulat, membenarkan pelarasan keamatan yang halus dalam-alat kecantikan mewah.
- Keselamatan Gred{0}}Perindustrian:Terbina dalam-dalamPerlindungan beban lampau 4.0AdanPotongan haba 110 darjahmelindungi peranti anda daripada gerai motor dan terlalu panas.
- Maklum Balas Pintar:BersepaduOutput isyarat FGmenyediakan 3 denyutan setiap pusingan untuk-pemantauan RPM masa sebenar dan kawalan pintar.
- Serbaguna Penuh:Menyokong segeraPensuisan arah CW/CCWdan pantasbrek (BRK)untuk rutin operasi yang kompleks.
- Kebolehpercayaan yang melampau:Direka untuk melaksanakan secara konsisten dalam persekitaran yang terdiri daripada-10 darjah hingga +70 darjah.
Industri & Aplikasi
| Permohonan | Keperluan Utama Industri | Kelebihan Teras BL36 |
Ciri-ciri Disyorkan |
| Pengering Rambut-Kelajuan Tinggi | RPM Tinggi, Ultra-tenang, Suhu Malar | frekuensi 20kHzuntuk senyap ultrasonik-;Perlindungan haba 110 darjahuntuk keselamatan haba. |
Kawalan kelajuan yang berterusan, perlindungan terlalu panas |
| Peranti Kecantikan Vakum | Sedutan tepat, Anti-perlindungan gerai | 8%-100% peraturan PWMdenganPerlindungan beban lampau 4.0Auntuk mengelakkan kecederaan kulit. |
Sedutan berbilang-peringkat, Potongan automatik Stall-. |
| Pistol Urut | Tork tinggi, Maklum balas kelajuan, Hayat bateri yang panjang |
isyarat FGuntuk kekerapan perkusi yang berterusan; BLDC kuasa rendah-memandu untuk memanjangkan kitaran bateri. |
Paparan RPM masa sebenar-, Muatkan pampasan |
| Penjagaan Mulut & Muka | Saiz padat, Kalis Air, Getaran frekuensi tinggi-tinggi |
Antara muka padat 6-Pinuntuk pemegang nipis; Brek pantas (BRK)untuk maklum balas segera. |
Satu-sentuhan Mula/Berhenti, penyepaduan PCBA Slim |
- Pemanduan Senyap untuk-Pengering Rambut Berkelajuan Tinggi: Sebagai pakarpenyelesaian pemanduan senyap untuk peranti kecantikan, BL36 menggunakan aKekerapan PWM 20kHzuntuk menghapuskan-bunyi elektromagnet bernada tinggi yang biasa berlaku-pengering rambut tanpa berus berkelajuan tinggi.
- Logik Pintar untuk Alat Penjagaan Kulit: IniGabenor motor DC tanpa berus PWMmenyediakan luas8%-100% julat peraturan kelajuan, menjadikannya idealPCBA untuk menghilangkan bintik hitamdan alat sedutan vakum yang memerlukan-tetapan keamatan berbilang peringkat.
- Perkusi Malar untuk Pistol Urut: Dengan memanfaatkanIsyarat maklum balas kelajuan FG, inipapan pengatur kelajuan motormemastikan bahawapistol urut perkusi profesionalmengekalkan frekuensi getaran yang stabil walaupun di bawah beban fizikal yang berat.
- Integrasi Padat untuk Penjagaan Mulut: Thelitar pemacu motor tanpa berus padatdireka bentuk untuk ruang-reka bentuk terhad, berfungsi sebagai premiumpapan litar bersepadu untuk berus gigi elektrikdan flosser air frekuensi tinggi-.
Soalan Lazim
S1:Adakah PCBA pengawal motor BLDC ini menyokong-pemantauan kelajuan masa sebenar untuk peranti pintar?
A: Ya. Papan mempunyai ciri bersepaduIsyarat maklum balas kelajuan FGyang mengeluarkan 3 denyutan setiap pusingan. Ini membolehkan MCU utama peranti anda memantau dengan tepatkelajuan motordalam masa-sebenar, yang penting untuk mengekalkan prestasi yang konsisten dalampistol urut perkusi profesionaldan alat kecantikan-tinggi.
S2: Bagaimanakah frekuensi PWM 20kHz memanfaatkan-instrumen kecantikan berkelajuan tinggi?
A: YangKekerapan pemacu 20kHzadalah teras kamipenyelesaian pemanduan senyap untuk peranti kecantikan. Dengan beroperasi pada frekuensi ultrasonik, ia menghilangkan-nada tinggi elektromagnet "rengek" tipikal motor tanpa berus. Ini memastikan pengalaman pengguna yang premium, berbisik-senyap-pengering rambut tanpa berus berkelajuan tinggidan alat penjagaan muka.
S3: Bolehkah papan pemandu BL36 mengendalikan gerai motor atau terlalu panas semasa penggunaan intensif?
A: Sudah tentu. Keselamatan terbina dalam diri kitaReka bentuk PCBA. Papan itu dilengkapi denganPerlindungan beban lampau 4.0Auntuk mengelakkan kegagalan litar semasa gerai motor dan aPotongan haba 110 darjahuntuk melindungi kedua-duanyapemandu motor DC tanpa berusdan menempatkan peranti daripada terlalu panas, memastikan-kebolehpercayaan jangka panjang untukperalatan kecantikan pegang tangan.
